nCode 2023新版本发布说明

     最新版本nCode 2023近日发布。在nCode GlyphWorks、nCode DesignLife和nCode VibeSys软件产品上带来了功能和性能上的提升。新版本软件现已包括155个内建的处理和显示glyph，并支持超过50种数据格式。

本次升级重点：

• DesignLife标准配置4线程处理

• 表格的格式功能改进

• 时域数据的颜色特征改进

• 实用性改进

• 含高温的Dang Van疲劳分析

• CAE粘接疲劳分析功能改进

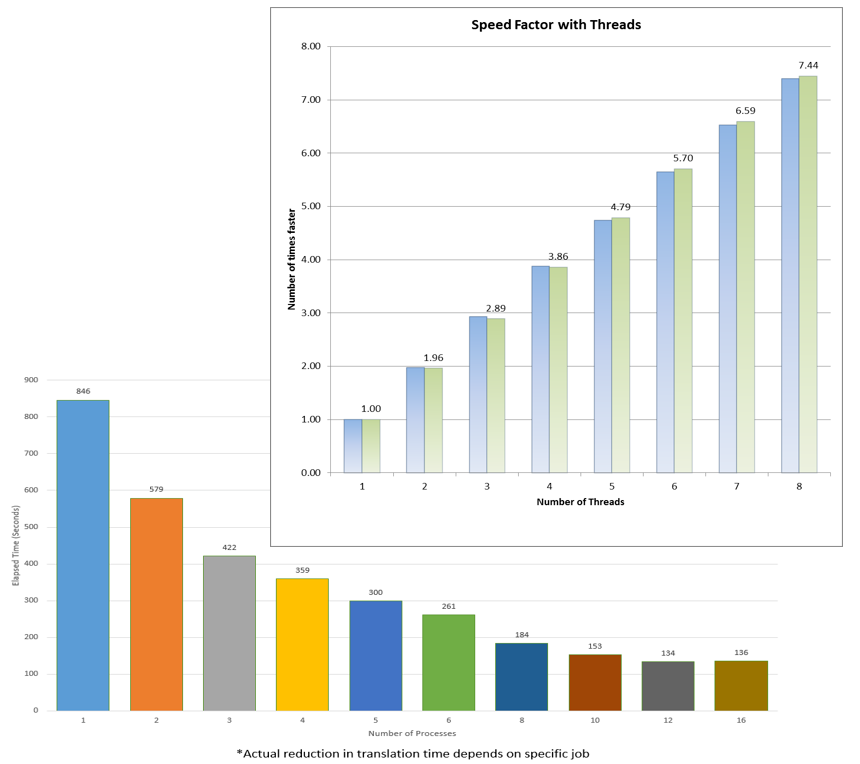

DesignLife标准配置4线程处理

     DesignLife默认标准配置从2线程升级到4线程处理，这将带来数据分析速度的加倍提升。

     在新版本中，数据导入转换阶段也将调用4线程处理，显著减少数据转换的等待时间，提高计算效率。

表格的格式功能

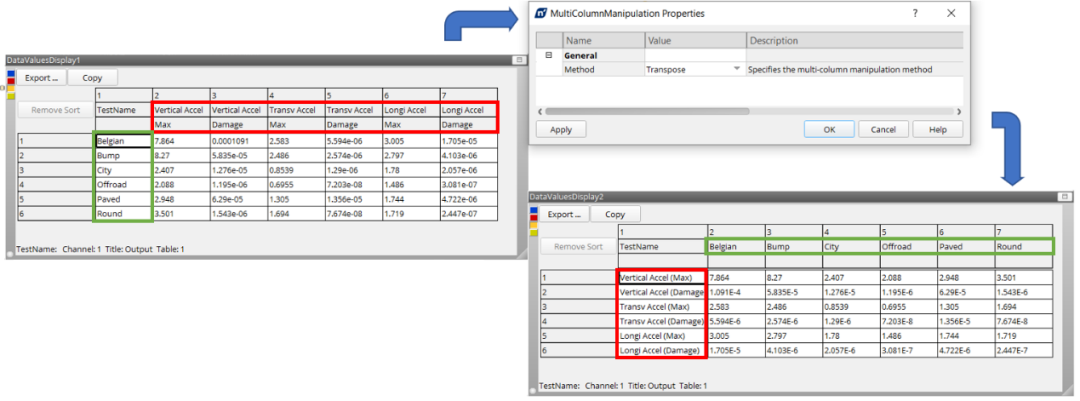

     GlyphWorks是处理大量数据并转化为有效的多列表格数据的高效工具。在软件中，多列表格数据可以通过Multi Column Manipulation glyph进行排序和过滤，并且新增了两项有用的功能：

• Summary Table功能在多个测试数据的合并操作中非常有用。

• Transpose功能用于表格中行列数据的转换。

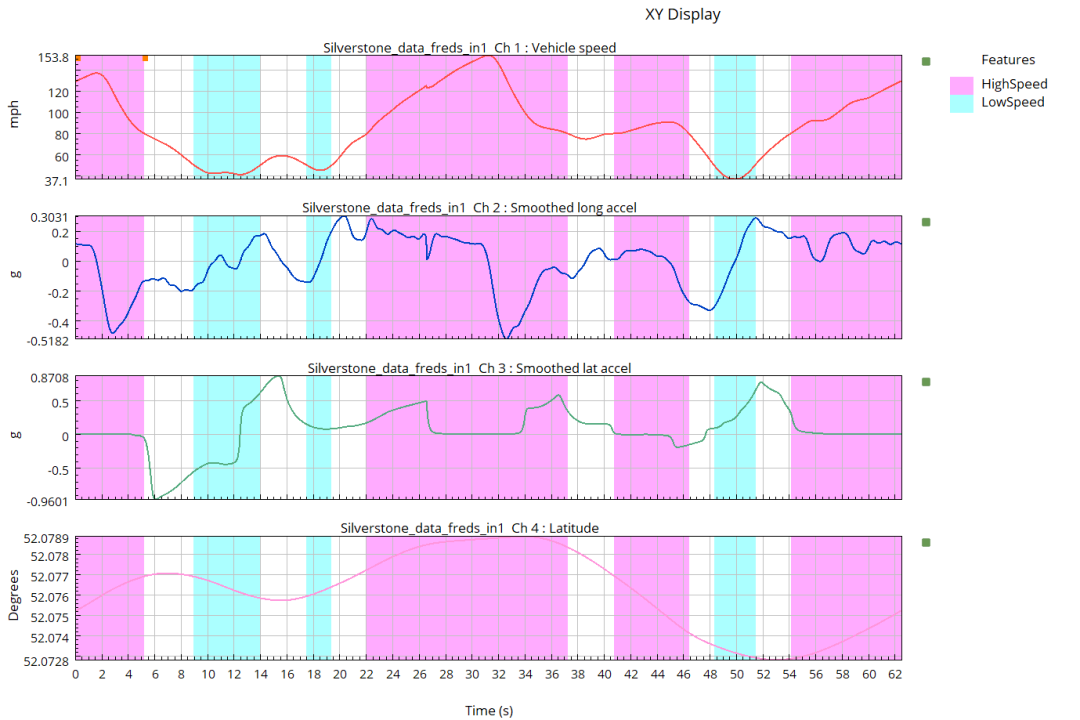

时域信号的颜色特征升级

     XY Display glyph的时域显示可以为每个特征段设置独立的颜色。此功能在查看测试数据时候特别有用，可以突出显示各不同路段。用户可以对选择区设置自定义条件。每个选择区可以按照设定显示特定颜色。

实用性改进

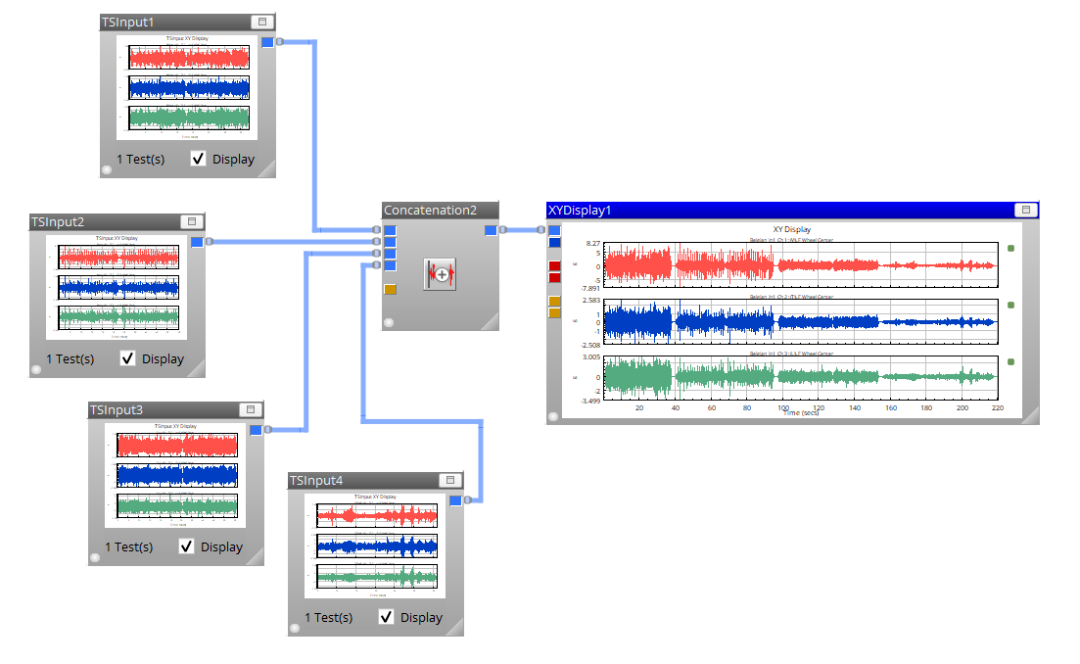

     nCode 2023引入了很多实用性改进。其中包括已存在的功能Glyph，例如Concatenation glyph现在可以串联超过2个以上的时域数据，这方便了多个时域数据的串联合并。

     其它改进包括加载流程文件时在Journal中显示流程的版本信息。

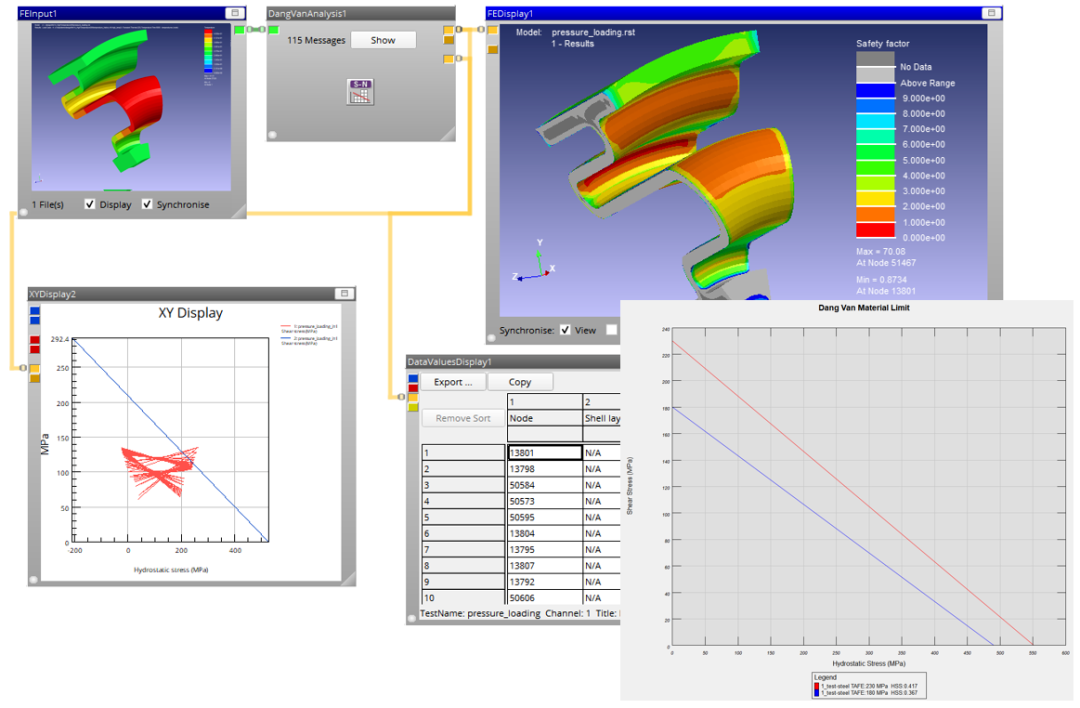

含高温的Dang Van疲劳分析

     Dang Van安全因子分析的功能已经扩展到包括高温对动力系统的影响分析。增加了一种新的材料类型，允许在不同温度下使用多个Dang Van曲线。

     这是一种等温分析方法，有限元模型中的结果为同一温度下的计算结果。

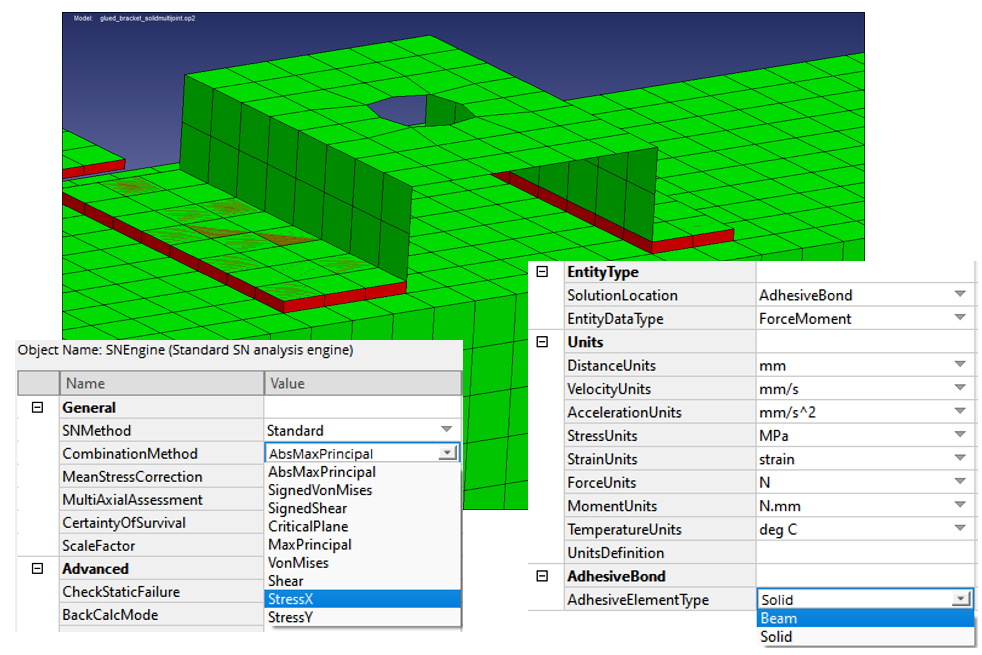

CAE粘接疲劳分析功能改进

     引入了一种使用实体单元建模评价粘接胶的新方法。这是对当前使用梁单元分析方法的一种补充。

     此建模方法还可以使用标准SN求解器。由于新型的粘合材料表现出更多延展性，因此对于这种类型粘结材料来说，此方法是可行的。

     实体单元的自由边缘使用膜单元包裹，新的应力选项中可以选择StressX和StressY进行计算。

其他的增强部分

     nCode 2023的其他改进包括：

• 在ComplexFrequencyManipulation glyph的Method属性提供Overall选项

• MATLAB的MAT文件格式支持到7.3版本

• 时域数据能被保存到MDF 4 文件格式中

• CSV 文件格式可以直接读取为时域数据

• 可以在EN，焊点和焊缝中使用振动疲劳分析

• 新增了一个模态坐标振动载荷的工程案例

• 付费材料库中新增7种新材料

• 包含3种FKM材料数据库 （参考第五版，第六版和第七版FKM指南）
