    Altair HyperView 是一款应用于有限元分析、多体系统模拟、数字视频和工程数据的完整后处理 和可视化软件,令人惊奇的快速3D图形、开放式架构和无与伦比的功能为CAE结果后处理的速度和集 成设定了一个新的标准。把这些特征和HyperView先进过程自动化工具耦合起来可以极大地增强结果 可视化、相关性和生成报告。


    • ¥0.00
      ¥0.00
      ¥0.00
      ¥0.00
    • 满意度:

      销量: 0

      评论: 0 次

    重量:0.00KG
    • 数量:
商品描述

Altair HyperView 是一款应用于有限元分析、多体系统模拟、数字视频和工程数据的完整后处理 和可视化软件,令人惊奇的快速3D图形、开放式架构和无与伦比的功能为CAE结果后处理的速度和集 成设定了一个新的标准。把这些特征和HyperView先进过程自动化工具耦合起来可以极大地增强结果 可视化、相关性和生成报告。




Altair HyperMesh是一款高性能的有限元前处理软件,它为分析产品设计性能提供了高交互式的可视化环境。直接与商业CAD、CAE系统有广泛的接口并且有一套丰富易用的建立和编辑CAE模型的工具,Altair HyperMesh为各个企业提供了统一的分析平台。






• 全自动或详细手动控制的强大面、体网格算法

• 优秀的CAD系统交互能力

• 广泛的复合材料建模支持

• 各工业领域丰富的求解器接口

• 复杂装配体的管理提升了通用建模的能力




优势

开放架构

HyperMesh与任何模拟环境无缝接合,它拥有一套丰富的直接CAD/CAE接口和二次开发环境。

快速、高质量的网格

使建模过程流程化,对最复杂几何拥有一系列的建模工具。

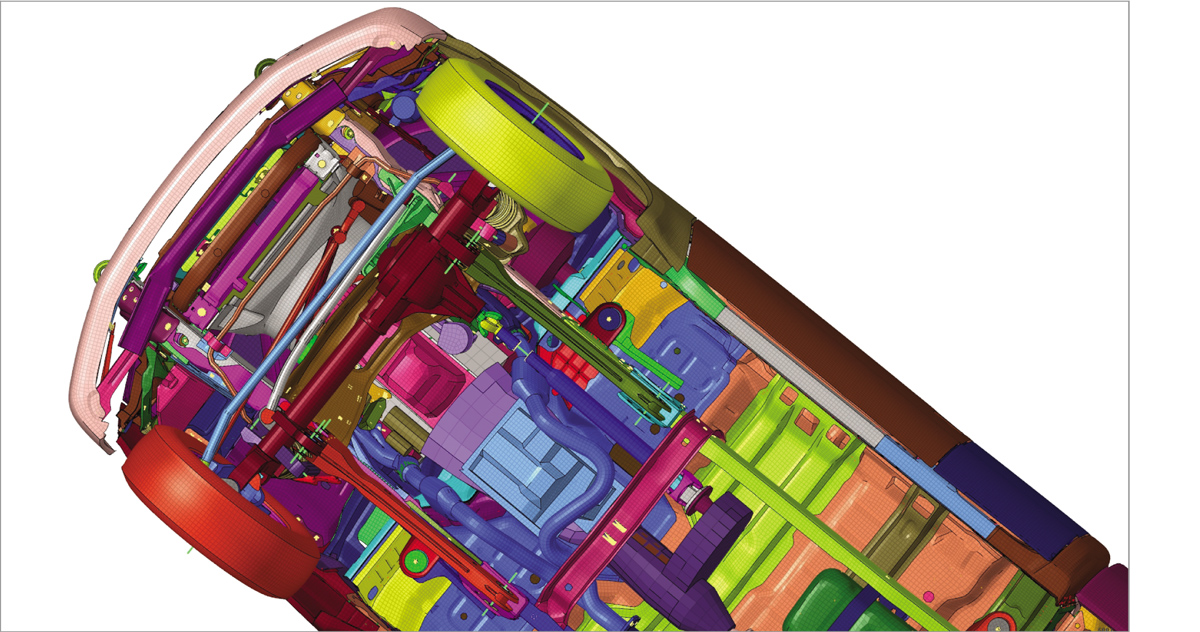

模型构建与装配

HyperMesh Part Browser专用于零件级模型的构建、装配、显示管理和构造管理。与PDM的双向连接,使得可以无缝导入和导出模型层次结构。Part Library用于管理,控制和更新库内零件版本,并作为HyperMesh的零件中央库,这反过来促进了仿真团队内部和外部之间的协作。

提高终端用户建模效率

利用精细的网格批处理技术,HyperMesh消除了手工几何清理和网格划分需要,从而加速了模型开发过程。

先进的3D建模可视化

有限元模型中所有单元类型(1D、2D、3D)的3D可视化使模型检查和可视化更容易。

模型设置

丰富先进的工具提高了整个建模过程的效率,ID管理器确保了模型中的所有对象,甚至是子文件都能统一工作组方案的中或者更大型的组织系统中,保证流程的模块化。HyperMesh中的模型装配技术,能够高度自动化地装配上百个零部件的模型,支持焊点、焊缝、粘胶和螺栓等连接。基于自动接触探测工具可以快速高效的建立模型中的所有接触信息。

复合材料建模

Ply和Laminate工具使复合材料建模可以基于各层的形状及它们之间的堆叠顺序进行。可直接从CATIA CPD和Fibersim提取复合材料数据并自动映射到有限元网格中。在3D中查看各铺层和铺层角度,从而更容易验证



网格划分能力

HyperMesh呈现给用户一系列先进易用的工具来创建和编辑CAE模型。对于2D和3D网格创建,用户可以利用各种网格生成功能,包括Altair HyperMesh强大的自动划分网格模块。

高精度网格

• 面网格划分

•Solid map六面体网格划分

• 四面体网格划分

•CFD网格划分

• 声腔网格划分

• 包面网格划分

•SPH网格划分

面网格划分

在HyperMesh中,面网格划分模块为网格划分提供强大的引擎,给用户提供无与伦比的灵活性和功能。这包括交互式的适应各种各样的网格参数、基于一套用户自定义的质量准则优化网格和利用广泛的高级技术创建网格的能力。

体网格划分

为划分四面体网格和六面体网格,HyperMesh可以利用标准和高级步骤连接、分离和切割实体模型。结合HyperMesh强大的实体可视化特性,实体模型分块快速又简单,这帮助用户在划分实体网格时,花费更少时间进行几何预处理。体网格划分模块可以快速地为多个体生成高质量网格。

网格控制

网格控制提升了面网格、网格批处理、自适应以及体网格的生成的自动化能力。细致的局部、全局的网格控制参数,可以灵活处理整体模型、单个模型、模型中某一区域。网格控制可以保存、导出并再利用,提升了标准网格的质量和稳定性。

格批处理技术

对于大型装配,HyperMesh中的Altair BatchMesher TM网格批处理模块是自动生成高质量有限元网格的最快方法。它可以单独使用,也可以嵌入Altair HyperMesh中使用。

通过最小化手工网格划分任务,网格自动划分技术为增值工程模拟活动节省更多时间。BatchMesher提供用户指定的网格划分准则和几何清理参数,也有输出定制文件格式的能力。

行业的特定网格划分方法

HyperMesh为不同行业及分析问题提供了多种网格划分算法,例如声腔网格、NVH应用的粗化网格、包络网格以及SPH粒子,同时也提供了一套极具竞争力的CFD网格划分工具。


CAD协同性

HyperMesh可以直接读取通用的CAD文件格式。此外,HyperMesh强大的工具可以清理CAD模型中阻碍高质量网格生成的面间隙、重叠面和错边等。通过消除一些错边和孔、抑制相邻面的边界,用户可以创建更大更多模型的逻辑区域来划分网格,这样可以显著提高网格划分速度和质量。边界条件也可应用于这些面,用来映射到以后的网格上。

•ACIS

•CATIA V4/V5/V6

•IGES

•Altair Inspire TM

•Intergraph

•JT

•PARASOLID

•PTC Creo

•SolidWorks

•STEP

•Tribon

•NX


定制专属的HyperMesh环境

通过易用界面来定制您自己的建模环境,包括拖拽工具栏、配置下拉菜单和键盘快捷键。

自定义属性:在HyerpMesh接口内部创建完全集成到定制化的应用。

求解器的输入转换器:用户可以通过增加输入转换器扩展拓展HyperMesh的接口,用于读取各种不同分析的数据模板。

求解器输出模板:导出模板允许Hyper-Mesh数据库通过用户定义格式导出,用于特定的、专业的求解器。






CAE求解器接口

HyperMesh为工业中大部分主流求解器提供直接输入输出支持。除此之外,为每个支持的求解器提供完全定制的环境

•Abaqus

•Actran

•Altair AcuSolve™

•Adams

•ANSYS

•CFD++

•EXODUS

•Femfat

•Fluent

•Altair HyperMath™

•LS-DYNA

•Madymo

•Marc

•Moldex3D

•Moldflow

•Altair MotionSolve™

•Nastran MSC

•Nastran NX

•nCode

•Altair OptiStruct™

•PAM-CRASH

•PERMAS

•Altair Radioss™

•Samcef

•Simpack

•StarCD
