Altair HyperGraph是一款与众多通用文件格式对接的强大数据绘制和分析工具。它直观的界面和复杂的数学引擎能够轻松地处理最复杂的数学方程。HyperGraph结合了这些特点并拥有高品质的显示输出和客户定制功能。这些特性组成了可用于任何组织的完善的数据分析体系。

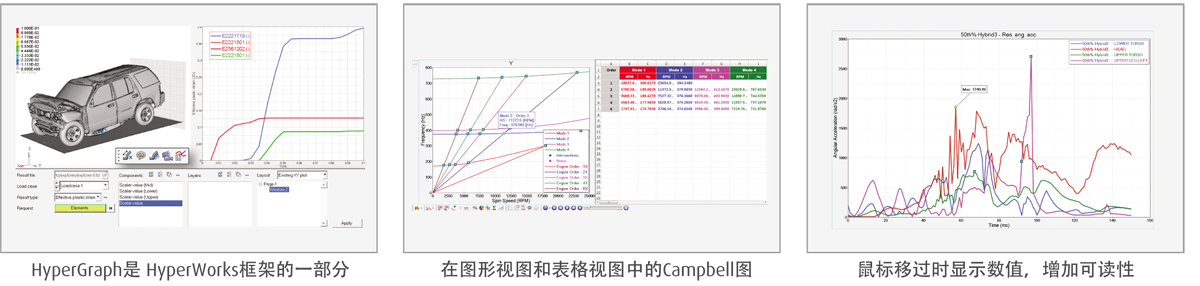

·从一个或多个结果文件,基于大量的数据以用户定制的形式绘制图形
·通过报告模板进行快速重复绘图
·不同模型间结果和仿真实验结果的高效对比
·完全自动化生成PPT报告
·内置200多个数学函数和控制器
·130余种数据格式接口
HyperGraph为专业设计和工程测试数据分析提供了直观的绘图和数据分析包:

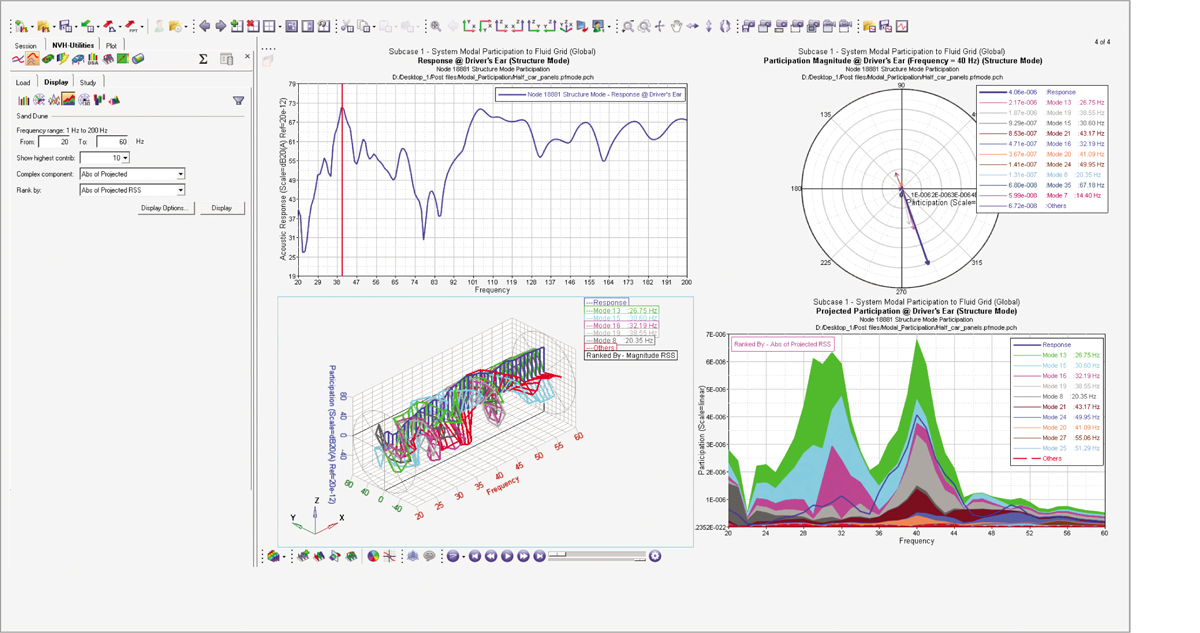

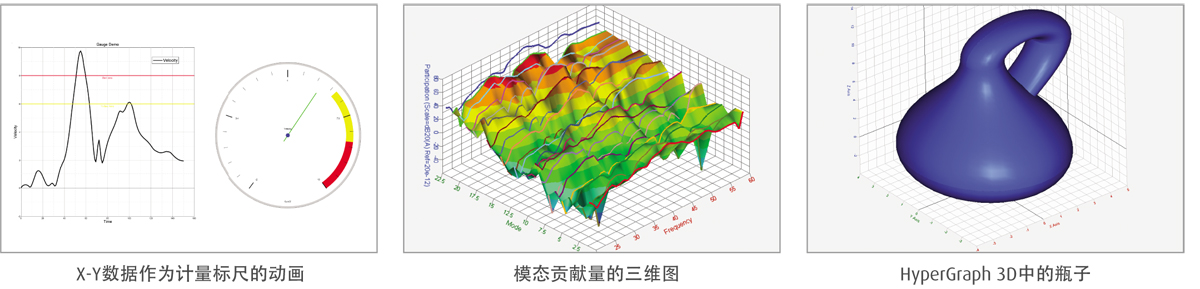

•2D和3D的绘图环境输出直角坐标、极坐标、复数和柱状图形;用AltairHyperGraph3D画三维线面图。
• 绘制大量的数据:基于源文件和通道信息,用HyperGraph的高级绘图选项从数据文件中生成一组完全标记的数据图形。
• 汇总表格:对于多绘图多页面的会话,通过使用特定的条件格式输出汇总表格,提供了一种高效查看关键性能指标的方式。
• 加速重复制图:多个窗口、页面存放报告,在模型变化和更换中再次使用。
• 浏览器向导:同时调整一个或多个图形,采用快捷菜单对结果进行数学运算。
• 标记跟踪:用于视图中跟踪标记,导出位移时间曲线。
• 数学函数库:增加用户自定义函数到Altair强大的数学函数库。
• 仿真实验结果对比:以高度自动的方式,对比实验和仿真结果。
• 单位缩放:HyperGraph支持基于结果源文件的自动单位缩放。
• 定制化界面:能够修改界面和工具搭建任何一个工程环境。
提高生产效率
• 报告:自动生成标准报告、图形和表格,用重叠报告进行结果对比和相关性分析。
• 绘制宏:使用绘制宏捕捉和重新实现高使用率的数学曲线。
•Tcl/Tk程序:通过可编程的命令层实现自动化。
• 自定义输入输出模板:输入输出XY绘图数据。
• 用户自定义数学函数:在界面中建立自定义数学函数,注册现有的C/Fortran路径或者使用HyperGraph的HyperMath接口进入HyperMath数学函数库。
• 自定义下拉菜单和文本相关菜单:提供简单的方式进入报告,绘制宏、TCl/Tk工具和第三方可执行程序。
• 以及针对NVH、碰撞、成型,和多体动力学分析的设定配置方法。
绘图生成器和绘图细节
Altair HyperGraph的自动绘图编辑器可根据用户需求,直接通过工程测试数据文件,生成一组完全可注释的直角坐标系、极坐标、柱状坐标和复数绘图。广泛的格式选项允许用户通过编辑器指定绘图的显示和页面排版。直观且高效的界面允许用户直接编辑和修改全部绘图区,包括坐标轴、页面页脚、标签和曲线属性同时修改,适用多个绘图。
分析数据
通过写入数学函数或从多达200多条内置数学函数操作库中选取数学函数来创建新的数学曲线。HyperGraph还包含一套复杂的数字引擎来执行复杂的数学操作或者建立自定义数学表达式,包括:
• 冲击损伤
• 信号处理
• 曲线拟合
• 滤波
• 特征系统分析
• 积分与微分
• 统计分析
• 自定义数学函数
• 自定义表达式
生成报告
用HyperGraph的“Publish PowerPoint”工具和报告模板功能使生成标准报告变得更加简单。由于HyperGraph上的结果信息能够与导出的PPT内容实现同步,因而当单独修改了HyperView上的信息时,也可以同步到PPT文件中。用户可以详细控制输出的内容和格式。该功能支持图片和视频的所有常见格式。
• 报告输出:PPT
• 同步:嵌入或来自HyperView的PPT
• 动画输出:AVI、H3D、GIF
• 图片输出:BMP、JPEG、PNG、TIFF
• 汇总数据输出:多列、XY数据
支持的数据格式
HyperGraph支持超过130种数据格式,常见的数据格式包括有:
•Altair ® Formats (.H3D, .abf)
•Abaqus (.odb和.dat)
•Adams
•ANSYS
•DADS
•DATX
•DIAdem
•Excel (.csv)
•HDF 5.0
•ISO/ ISO-MME 13499
•ISO 6487
•LS-DYNA
•Madymo
•Altair MotionSolve TM
•Multi-column ASCII
•Nastran (.op2, .pch, .f06)
•nCode
•Altair OptiStruct TM
•PAM-CRASH (.dsy and .thp)
•Altair Radioss TM
•Ride data files
•RPC-3
•Universal Block 58 and XRF
•xy-data files
